적 설 계
|
|

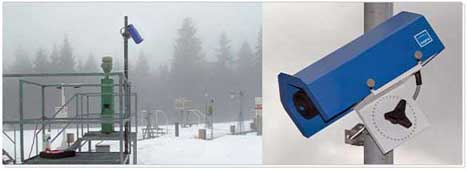

레이저식 적설계 SHL1500(SHM30)
카다로그
특 징
적설을 바로 측정할 수 있는 컴팩트한 레이저식 센서
SHM30 적설 센서는 수초 안에 mm 정확도로 15m까지 측정할 수 있다.
초음파 적설계와 달리 레이저 거리 측정 기술은 온도변화에 독립적이다.
측정도중 동물이 지나가거나 정확도를 해치는 다른 요소가 있더라도
측정시간 확장과 짧은 시간 결과에 대해 필터를 함으로 적설을 정확히 측정한다.
더욱이 전송된 신호강도의 분석으로 눈과 풀을 구별할 수 있다.
장 점
광전자 측정 신기술로 인해 긴거리 적설 측정이 가능
신뢰성이 높음
컴팩트하고 방수기능 있음
효과적인 주변광 억제
눈과 풀을 구별가능
적용분야
기상관측용
교통관제, 활주로 안전, 도로감시 시스템
겨울스포츠 단지
수자원 관련
..........
|
Specification
|
|
|
적설 측정 범위
|
0 ... 15m (0 ... 50 ft) |
|
측정 정확도
|
± 5mm |
|
조절 가능한 측정간격
|
10 ... 600s |
|
측정 시간
|
6s |
|
측정 파라미터
|
하드 타켓에 따른 거리 |
|
거리 범위
|
0.1 ... 15m |
|
측정 시간
|
0.16 ... 6s |
|
인터페이스
|
|
| 데이터 인터페이스 | RS232, 아날로그 출력 |
| 인터페이스 모드 | RS232, 2.4 ... 38.4 kBaud, 8N1 Fomat |
| 아날로그 모드 | 3mA and 4 ... 20 mA |
| 소비 전력 | 0.5 ... 1W (일반모드), ＜ 12W (히팅모드, @ -40℃) |
| 공급 전원 | 10 ... 30 VDC (일반모드), 15 ... 24 VDC (히팅모드) |
|
환경적 사양 (작동환경)
|
|
|
온도 범위
|
-40℃ ... +50℃ |
|
습도 범위
|
0% ... 100% |
|
히터 동작 온도
|
＜ 0℃ (programmable) |
|
크기
|
(L × W × H) 302m × 130mm × 234mm |
|
무게
|
약 3.3kg |

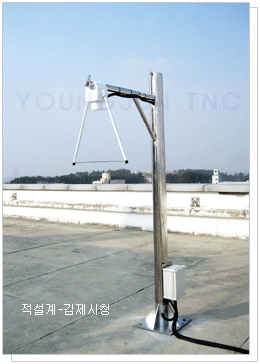

Mechanical Specification
|
크 기
|
120×120×150(mm) |
|
무
게
|
2150g(Heated rod 포함) |
|
온도보정
|
막대형 히터에 의한 온도보정 |
Electrical
Specification
|
전 원
|
12VDC |
|
히터 전원
|
24VAC, 10W Max |
|
휴 즈
|
12VDC 전원선에 자동 Fuse |
Environmental and General Specification
| 운영 온도 | -50℃ ~ +50℃ |
| 데이터수집부 운영온도 |
-50℃ ~ +70℃ |
| 측정범위 | 0 ~6m (설치는 최소1.5m 이상에 해야 함) |
| 분 해 능 | ±1mm |
| 정 확 도 | ±1cm |
Interface Specification
| Type | 보드에 있는 스위치로 RS 232C /RS422/RS485 선택가능 |
· 산간지역 대설 시 적설 실황등 객관적 자료제공 가능
· 산악용 AWS 기후자료와 적설량과의 상관관계 조사가능
· 겨울철 레저활동(등산)으로 인한 민원기상정보 서비스 증가
· 산간 연 강수량(적설량)등 기후자료 제공
· 신적설 구별 가능 및 정확한 신뢰도 확보
· 기존 AWS에 간단하게 적설계 추가 가능
