자동기상관측장비 개요


풍향, 풍속, 온도, 습도, 강수량등 기상현황을 자동으로 측정하여 실시간으로 모니터링 함은 물론
그 기상자료를 저장하여 시간 별, 일 별, 월 별 및 연간 기상추이를 파악 할 수 있게 하는 장비

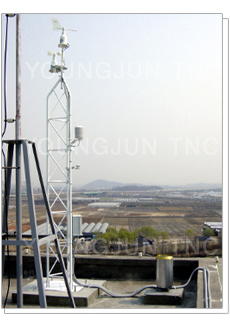

 관측 위치


사업장 내의 기상관측에 용이한 장소 즉, 기상관측을 하는데 있어 장애물이 없는 잔디밭 혹은 옥
상에 설치하되 전원공급이 용이한 곳에 설치
 구 성
    데이터 측정부


풍향, 풍속, 온/습도, 강우, 강우량, 일조, 일사, 시정,
증발량 등의 데이터를 측정
  데이터 송신부


풍향풍속계, 온/습도계, 강우량계에서 출력되는 데
이터를 수집하여 RS232C로 변환하여 송신
  데이터 수신부


Server PC에서 풍향, 풍속, 온/습도, 강우량의 측정된
데이터를 실시간으로 수집, 저장 및 디스플레이
Client PC의 모니터링
 1) LAN망을 이용한 통신 구성
 2) 프로그램에 의한 모니터링
 3) Server PC의 프로그램과 동일한 Client PC 프로그램을 여러 PC에 설치하여 실시간으로 측정되는
     기상변화를 모니터링 할 수 있음
 4) Server PC에 접속을 함으로써 데이터를 전송 받을 수 있고 Server PC에 접속함으로써 저장 되어
     있는 데이터를 조회 및 출력을 할 수 있음
주요센서
  4-1. 풍속센서
성  능   및   규  격
방    식
  3-CUP, Hole Sensor
공급전원
  DC 12V ~ 24V
외부출력
  12V Pulse
재    질
  PC-ABS
크    기
  W215 * H290
풍속측정범위
  0 ~ 75m/sec
4-2. 풍향센서
성  능   및   규  격
방    식
  Rotary ENCODER
공급전원
  DC 12V
외부출력
  RS232C
재    질
  Duralumin
크    기
  W390 * H385
4-3. 온도· 습도계
성  능   및   규  격
습도 센서
Type
  Capacitance
Output
  0 - 1VDC
Range
  0 to 100% RH
온도 센서
Type
  Precision RTD
Output
  Pt 100ohm
Range
  -40℃ to +60℃
4-4. 강수량계
성  능   및   규  격
Type
  Tipping Bucket
Capacity
  900mm/hr
Resolution
  0.1 / 0.5mm
Operating temperature
  -50℃ ~ 85℃
Output signal
  Digital output(impulse)
Power supply
  AC 220V / 60Hz
4-5. 기압계
성  능   및   규  격
Output
  0 ~ 5VDC
Range
  800 ~ 1100 mb
Accuracy
  ±1% of full scale
Linearity/Hysteresis
  ±0.1%
Operating Voltage
  9.5 ~ 28VDC
Operating Temp
  -40℃ to +60℃
Sensor Size
  3.6" × 2.4" × 1.0"
Weight
  135g
