WIS-200 : A Mulititude of weather data with one System
풍향, 풍속 및 기온, 습도, 강우량을 측정하는 복합형 기상감지기
|
 |
|
 |
|
 |
|
 |
|
|
PERFORMANCE
|
|
풍속
|
|
|
풍향
|
|
기온
|
|
기압
|
|
습도
|
|
강우량
(선택가능)
|
|
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
|
OUTPUTS
|
| RS422/RS232 |
|
| Output rate |
1sec
|
| Units |
m/s
|
| Serial Output baud rate |
2400,4800,9600,19200 or 38400 (Defualt:9600)
|
|
POWER
|
| Power requirements |
24Vdc (±20%) 4A
|
|
ENVIRONMENTAL
|
| Operating temperature
range |
-40℃ to +60℃
|
| Storage temperature range |
-50℃ to +80℃
|
|
SPECIFICATION
|
| Wind Speed Range |
0 ~ 75m/s
|
| Wind Speed Accuracy |
±3%
|
| Wind Direction Range |
0 ~ 360˚
|
| Wind Direction Accuracy |
±3˚
|
| Temperature Range |
-40℃ ~ 60℃
|
| Temperatre Accuracy |
±3%
|
| Barometric Pressure Range |
800 ~ 1100hp
|
| Barometric Pressure Accuracy |
±0.5hp
|
| Relative Humidity Range |
5 ~ 95%RH
|
| Relative Humidity Accuracy |
±3%
|
| Rainfall Range (Option) |
0 ~ 250mm/h
|
| Rainfall Accuracy |
±5%
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
 |
|
|
|
|
|
|
|

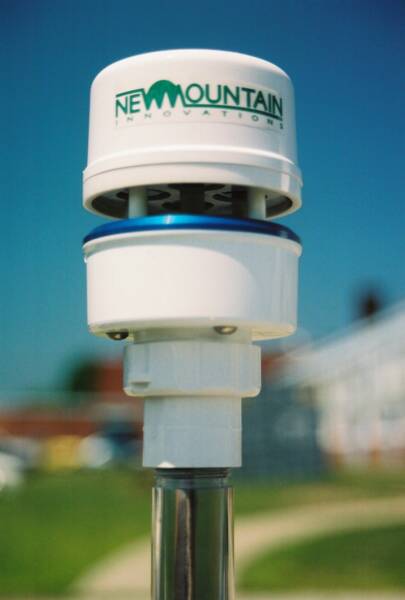

NM150 : Total Ultrasonic Weather Station and
GPS
이동하는 차량이나 선박에서 보정된 바람정보
본NM150 모델은 풍향/풍속/기압/온도/습도/이슬점온도 및 체감온도를 측정하는 세계에서
유일한 올인원 기상측정장비
내부에 있는 나침반과 GPS는 이동하는 차량이나 선박에서 실제 풍향 풍속을 측정해주고
견고한 케이스가 완전한 방수를 보증함
또한 PC를 기반으로한 NM150 모델은 Weatherview32 소프트웨어를 사용하고, 데이터는
디지털과 아날로그 형태로 볼 수 있으며, 지속적으로 데이터를 저장 할 수 있음
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
부이, 소방차
풍향/풍속/기압/온도/습도/이슬점온도/GPS위치/나침반/PC를 기반으로한 원격 모니터링
센서의 윈드채널 위쪽에 4개의 구멍을 통해 볼 수 있는 4개의 변환기가 있습니다.
이 변환기들은 쌍으로 작동합니다. 하나의 변환기가 공기중으로 펄스를 보내고
반대편에 있는 다른 변환기가 펄스를 받습니다. 각각의 펄스는 윈드채널 바닥에서
아노다이징 된 알루미늄판으로 전해집니다.
또한 다른 변환기에 도착하는 바람에 의해 펄스가 옮겨집니다.
바람이 없다면 펄스는 음속으로 이동하게 되고, 바람이 어느 방향에서 불어올때는
펄스가 바로 도착합니다.
4개의 변환기들은 송수신 펄스의 변화를 가져오고, 이는 어떤 풍향도 측정할 수 있습니다.
|
|
|
|
|
|
|
|
풍속측정범위
|
0.5 ~ 99.5knots |
|
풍속 분해능
|
0.1knot |
|
풍속 정확도
|
± 1knot |
|
풍향측정범위
|
0 ~ 360˚ |
|
풍향 분해능
|
1˚ |
|
풍향 정확도
|
±1.5˚ |
|
온도측정범위
|
-30℃ ~ 50℃ |
|
온도 정확도
|
±1.5℃ |
|
온도 분해능
|
0.1℃ |
|
컴퍼스 정확도
|
±2˚ |
|
기압측정범위
|
850 ~ 1150 mbar |
|
기압 정확도
|
±1.5% |
|
상대습도측정범위
|
10 95%RH |
|
상대습도 정확도
|
±4%RH |
|
운용주파수
|
40kHz |
|
공급 전원
|
10VDC ~ 16VDC |
|
무 게
|
285g |
|
소비 전력
|
100mA 이하 |
|
센서 Baud Rate
|
4800 ~ 38,400 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
