레이더(RADAR) - X BAND DOPPLER RADAR

EWR700XD

주요특징

Fully Coherent on Transmit Design
Solid State Transmitter
컴팩트, 전체 무게 100파운드(50Kg)
미만의 실질적인 모바일 레이더.
사용하기 편리한 윈도우 기반에서 작동
되는 강력한 선두주자인 Iris 소프트웨어와
WeatherScout 소프트웨어 적용
완벽한 네트웍기능과 확장기능
완벽한 자동 혹은 수동 작동

기능적 특성 및 적용분야

Shear Detection
RHI (Vertical Scanning)
레이더 이미지 아래로 위성사진 삽입가능
Jpg 출력

실시간 도플러 기상 레이더 감시

신제품 E700XD는 EWR의 혁신적인 설계 디자인과 패킹 컨셉의 최신 전원 기술 적용으로
세계적으로 첫번째 실질적으로 운반이 가능한 레이더가 되었으며,
군용, 지자체용, 강수레이더 등 활용가치가 높다.

사용자 편리성을 위한 동작

E700XD 시스템은 일반적인 특징으로 EWR의 WeatherScout와 Sigmet Iris 소프트웨어를
윈도우 XP professional에서 작동을 들 수 있다.
모든 레이더 기능들은 직관적으로 디자인된 패널과 사용하기에 편리한 디자인을 통해
제어된다. 예를 들어 범위(10,20,40,80,160,240 nm), 틸트레벨을 0.25°간격 (0-90°),
RHI 선택 등 WeatherScout의 독창적인 GPS 기반 mapping 특징은
세계 어느곳에서도 지도를 생성한다.
Record와 playback 옵션들은 시스템과 연동이 되지 않아도 기록할 수 있는 기능이다.
이런 기능은 원격으로 이미 전송된 기록들을 다시 볼 수 있게 해주며 여러 적용분야에서 활용된다.

....



SPECIFICATIONS

 Applications  Tactical / Portable, Field Installations or Fixed Base Installation
 Mounting  Optional Pneumatic Mast, Vehicle or Tower Mounting Systems

 Antenna  Phased Array Flat Plate, Lightweight Aluminum
 Size  30" Diameter Standard (48" parabola Antenna)
 Beam Width  2.0 Degrees
 Gain  34.7 min. dB
 Side Lobes(max)  -25dB max.
 Tilt (vertical scan)  0-90 Degrees
 Azimuth  360 Degree Rotation at 12rpm

 Radome  30" Diameter, 44" Height
 construction  White UV Resistant ABS Shell & Fiberglass Composite
 Safety Beacon  Included
 Grounding Protection  Included
 Lightning
 Dispersion System
 Optional
 Wind Load  45mph

 Receiver / Tansmitter  Solid State Transmitter, X Band: 9.345 GHz
 Transmitter Power  200 Watts Minimum, Fully Coherent on Transmit
 Effective Receiver  Sensitivity  -110 dBm typical
 Pulse Frequency  106.5Hz +/- 5Hz

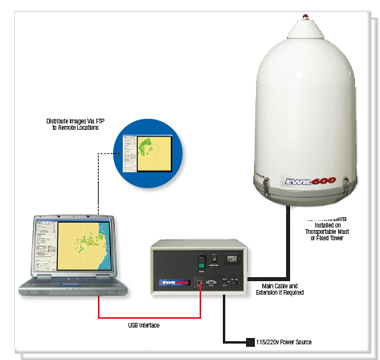

 Workstation
  / Software
 Pentium IV Laptop or Desktop, Windows XP Operating System.
 EWR Weather TMScout and Sigmet TMIris Software Package

 Control Unit
  / Power Supply
 115V 60Hz/230 50Hz Switchable, 28V Power Supply, USB Interface

 Cable  125' Main Cable Included

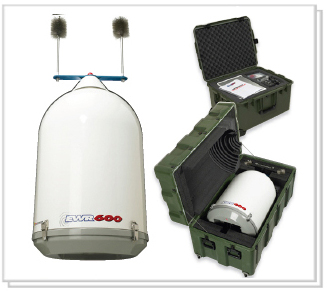

 Shipping / Storage  Cases  Optional Heavy Duty Plastic with Foam Liners and Wheels

* 비고사항 : EWR600은 도플러 기능이 없는 보급형 레이다 임.
